Catarg din fibra de sticla STANDARD 6-12m

Cel mai simplu model de catarg. Cordelina pentru ridicarea steagului este pozitionata pe exteriorul catargului. Se monteaza pe o fundatie de beton cu ajutorul unui sistem rabatabil. Se livreaza ca echipament complet, inclusiv cu ancore de fundatie si suruburi de prindere. Culoare standard catarg - alb. Nu necesita intretinere.

Dezavantajul acestui model de catarg consta in faptul ca steagul flutura pe langa catarg, fiind vizibil numai in bataia vantului.
catarg fibra de sticla

Catarg fibra de sticla STANDARD 6-12m

catarg steag fibra de sticla Sistemul include:
  • catarg fibra de sticla culoare standard alb(orice alta culoare din catalogul RAL se poate executa pe baza de comanda)
  • varf catarg rotativ 360o - culoare alb, model standard
  • sistem fixare rabatabil(livrat cu ancore de fundatie si suruburi de prindere)
  • cordelina exterioara pentru ridicare sau coborare steag
  • suport fixare cordelina, amplasat pe catarg la o inaltime de aprox. 1,5m
Catargele din fibra de sticla sunt realizate dintr-o singura bucata conica, cu sectiunea bazei mai mare decat sectiunea varfului catargului. Se monteaza pe o fundatie de beton, cu ajutorul unui sistem rabatabil de fixare, care permite pozitionarea catargului perfect verticala.

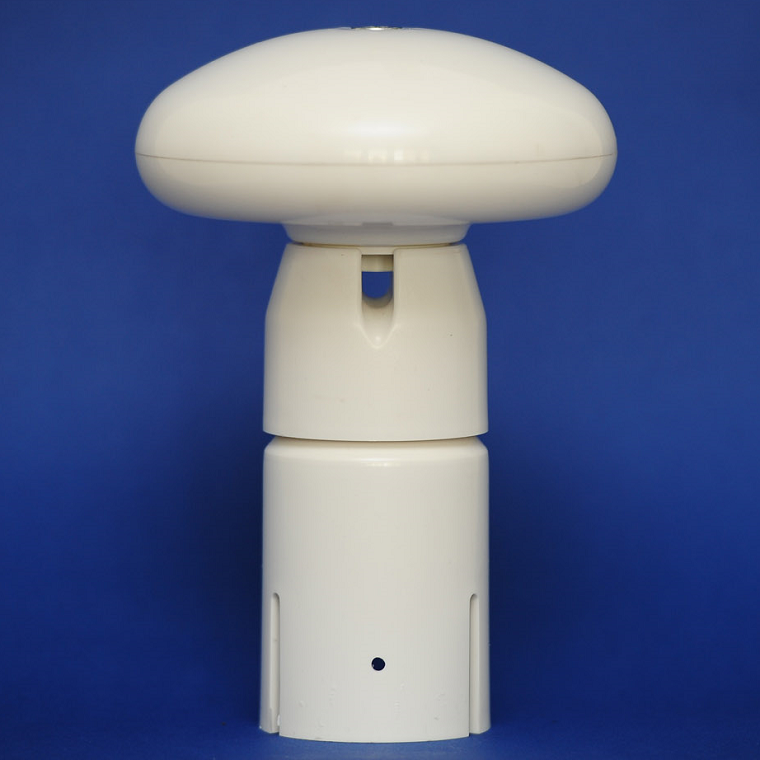

Varfuri catarg disponibile

  • varf catarg tip 1 - varf standard (culoare alb)
  • varf catarg tip 2 - varf optional (varf auriu)
  • varf catarg tip 3 - varf optional (varf argintiu)
catarg steag fibra de sticla catarg steag fibra de sticla catarg steag fibra de sticla

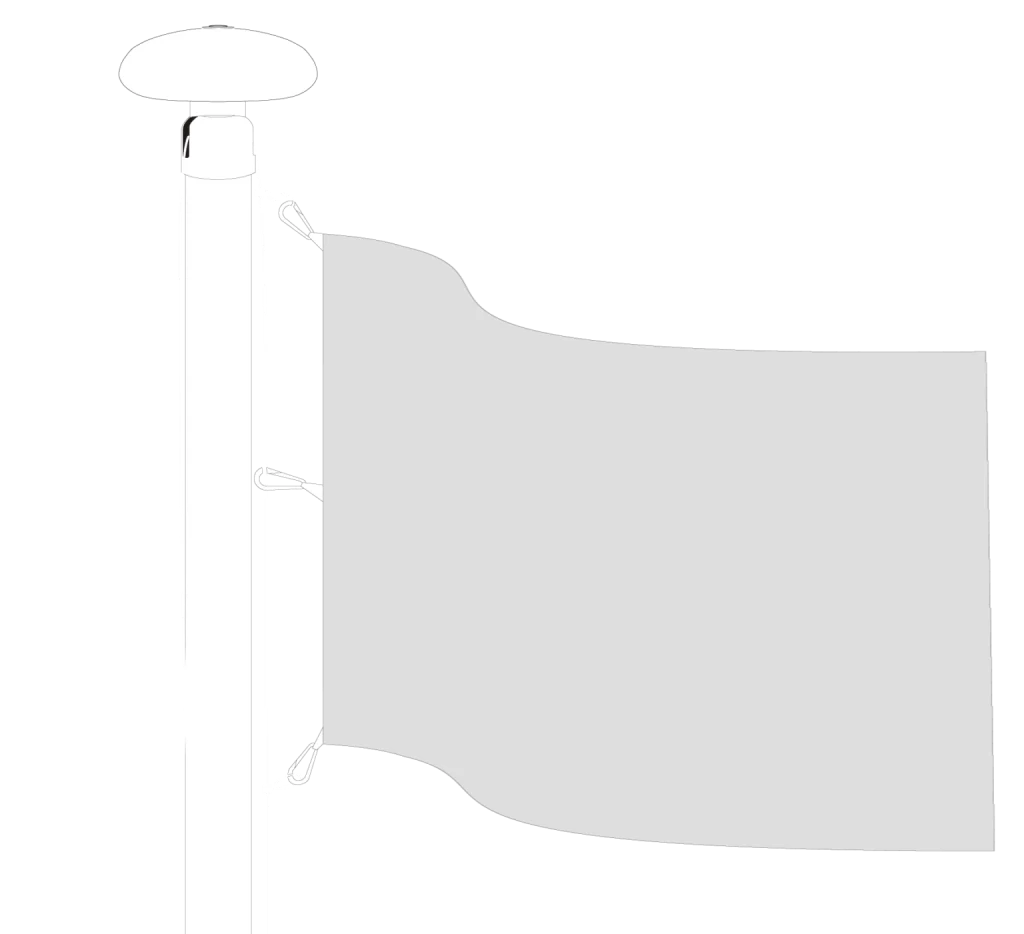

Sistem ridicare/coborare steag

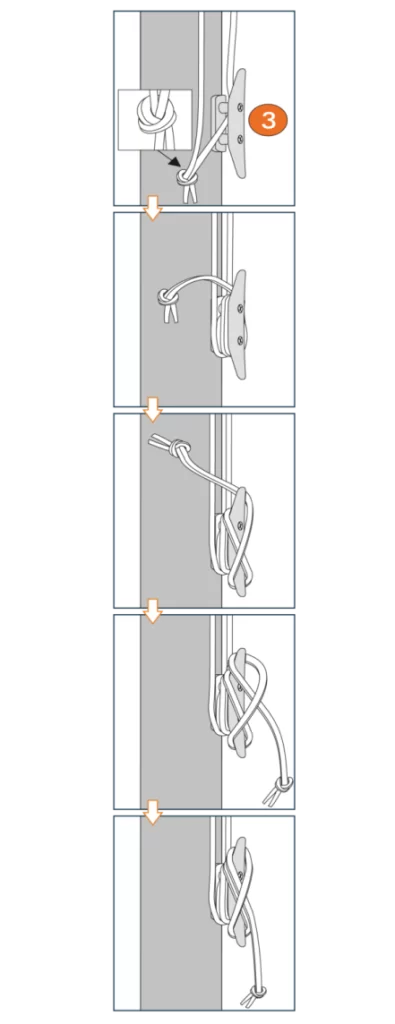

  • Cordelina pentru ridicarea/coborarea pavilionului este situata pe exteriorul catargului. In partea de jos, cordelina este fixata pe un mosor, pozitionat pe catarg la aproximativ 1,5m deasupra solului.

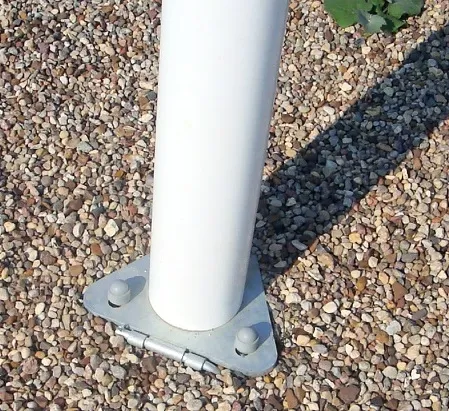

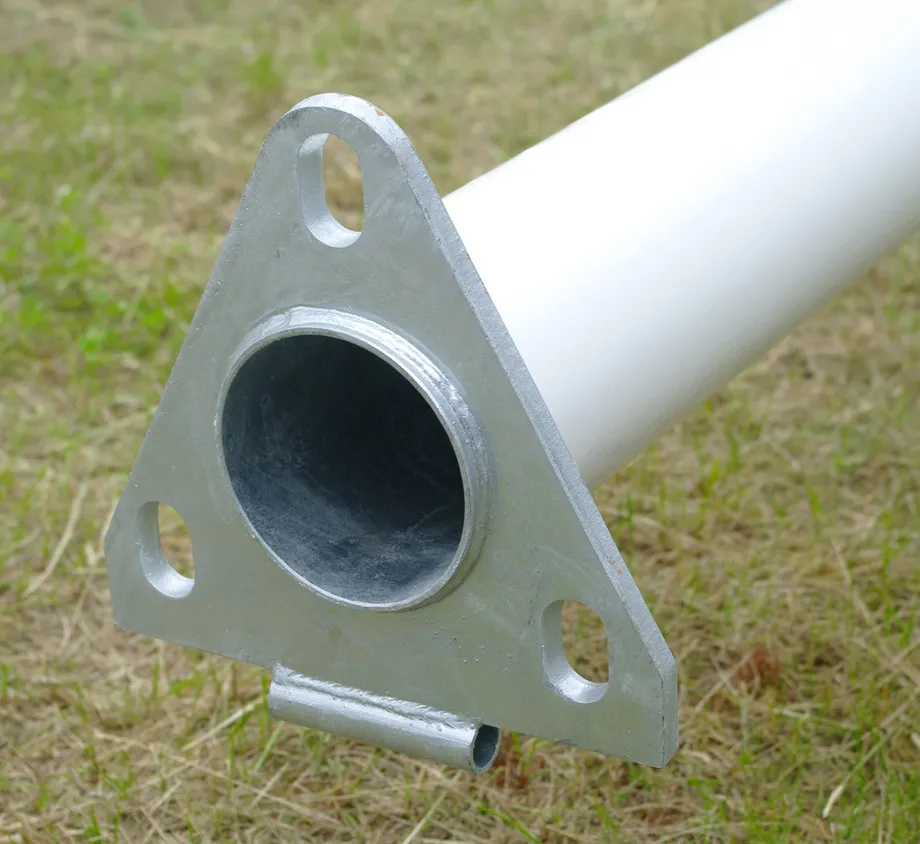

Sistem prindere catarg

  • Sistem prindere rabatabil, care permite pozitionarea perfect verticala a catargului. Catargul este livrat cu ancore de fundatie.
catarg steag catarg steag catarg steag catarg steag catarg steag catarg steag
Caracteristici tehnice catarg fibra de sticla STANDARD
Inaltime catarg [m] 6 7 8 9 10 11 12
Numar sectiuni/catarg [m] 1 1 1 1 1 1 1
Diametrul baza [mm] 125 125 125 125 145 145 145
Diametrul varf [mm] 65 65 65 65 65 65 65
Greutate catarg fara accesorii [kg] 10,8 14,2 15,2 19,9 21,8 25,8 29,4
Dimensiune recomandata steag [m] 1,0x1,5 1,2x1,8 1,5x2,25 1,75x2,5 2,0x3,0 2,0x3,0 2,0x3,0
Descarca fisa tehnica a catargului
pdf
Catarg produs in Comunitatea Europeana, productia fiind ceritificata ISO.

Instructiuni de montaj/intretinere catarg din fibra de sticla tip STANDARD

  • pentru proiectarea fundatiei de beton, va rugam sa consultati un proiectant zonal care sa cunoasca caracteristicile de teren si climatice specifice zonei de montaj.
  • pozitionarea catargului trebuie sa fie perfect verticala, pentru aceasta utilizati o nivela cu laser sau nivela cu bula de aer(cu o lungime de minim 50cm).
  • nu ungeti suruburile de fixare si ghidare a catargului in postamentul de beton cu ulei sau alt lubrifiant pentru a preveni desfiletarea lor.
  • verificati suruburile sistemului rabatabil cel putin odata la 30 zile.
  • ridicarea catargului pe sistemul rabatabil trebuie facuta de cel putin 2 oameni.
  • evitati lovirea bazei catargului de catre autovehicule. In situatia in care aveti parcare in perimetrul catargului, va rugam sa folositi un cadru din teava care sa protejeze baza catargului.

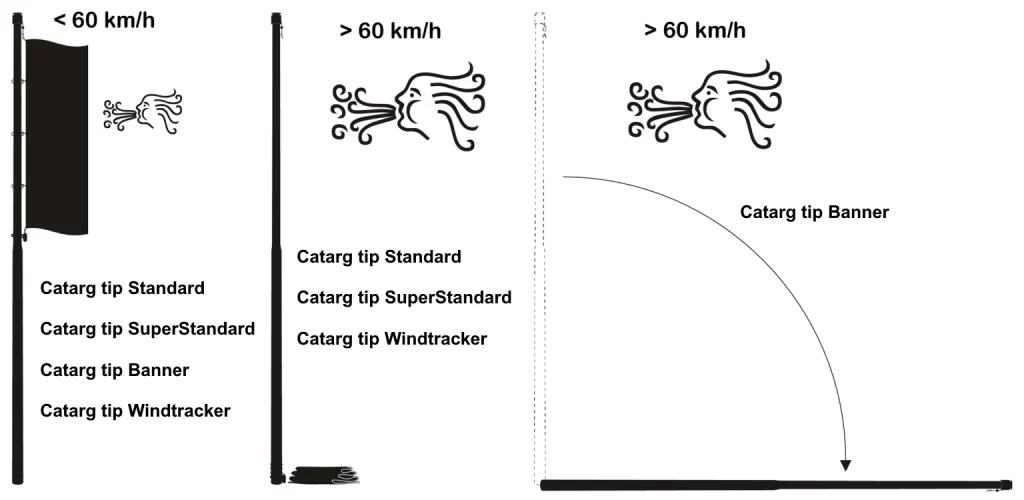

  • pentru protejarea catargului si a steagului dvs. va rugam sa coborati steagul de pe catarg la o viteza a vantului mai mare de 60km/h.
  • pentru protejarea catargului dvs. va rugam sa rabatati catargul la o viteza a vantului mai mare de 80km/h.
rezistenta vant catarg fibra de sticla / aluminiu
Pentru a intelege exact conditiile in care trebuie coborat steagul si rabatat catargul, atasam un tabel informativ privind viteza vantului.
Pentru a afla cu exactitate viteza vantului, va rugam sa consultati "Prognoza meteo" specifica zonei de montaj a catargelor.
Descriere Observatie vizuala Viteza vantului Grade Beaufort
Stationar Frunzele nu se misca. Fumul se inalta vertical. 0 m/s (0 km/h) 0
Calm Frunzele nu se misca. Fumul deviaza putin de la traseul vertical. 1-1,5 m/s(3,6-5 km/h) 1
Vant perceptibil Frunzele se misca. Steagurile flutura incet. 2-3 m/s(7-11 km/h) 2
Vant usor Frunzele si ramurelele copacilor sunt in miscare continua, de mica amplitudine. 3-5,5 m/s(11- 20 km/h) 3
Vant moderat Frunzele si ramurelele copacilor sunt in miscare continua, de amplitudine mai mare sau variabila. 6-8 m/s(22-29 km/h) 4
Vant semnificativ Ramurile mici ale copacilor se misca. Steagurile flutura. 8,5-10 m/s(31-36 km/h) 5
Vant puternic Ramurile mici se indoaie. Steagurile flutura si se rasucesc. 11-14 m/s(40-50 km/h) 6
Vant foarte puternic Crengile se misca. Steagurile se misca cu zgomot(pocnesc). 14,5-17 m/s(52-61 km/h) 7
Vant extrem de puternic Copacii se misca de la radacina (foarte evident la plopi, ulmi). 17,5-20 m/s(63-72 km/h) 8
Inceput de furtuna Ramurile se rup din copaci. 21-24 m/s(76-86 km/h) 9
Furtuna Crengi intregi se rup din copaci. Tigla sau sindrila zboara de pe acoperisuri. 24,5-28 m/s(88-101 km/h) 10
Furtuna violenta Unii copaci sunt doborati. Incep sa apara daune ale cladirilor. 29-32 m/s(104-115 km/h) 11
Uragan Daune masive si foarte extinse (copaci, cladiri). peste 33 m/s(119 km/h) 12

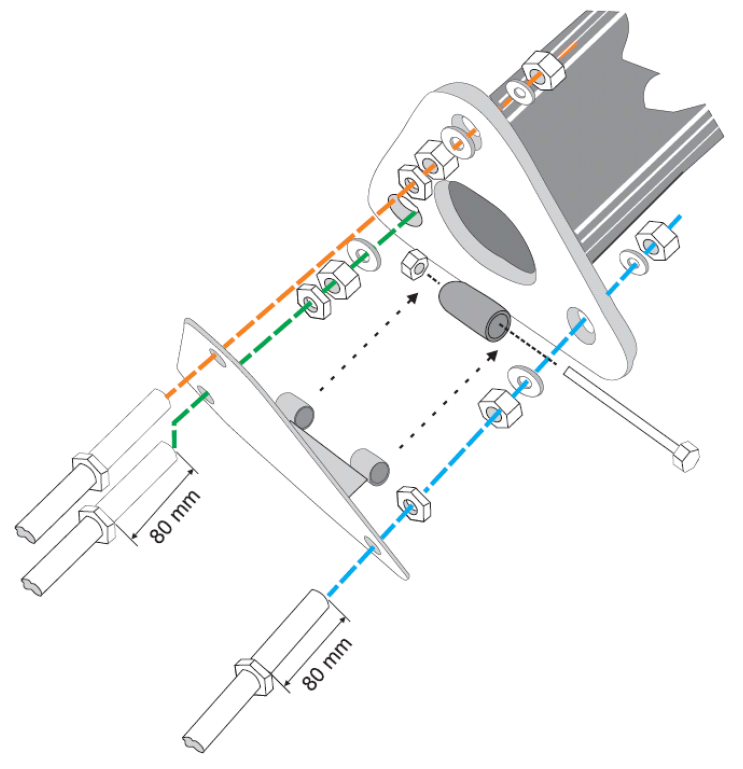

Montaj catarge - recomandare producator*
*Pentru proiectul final de montaj, va rugam sa consultati un proiectant zonal care sa cunoasca caracteristicile de teren si climatice specifice zonei de montaj

Imagine 1 - Sapati o groapa cu dimensiunile:
- pentru catarg cu inaltimea 6m - dimensiuni groapa Φ40cm x H=100cm
- pentru catarg cu inaltimea 8m - dimensiuni groapa Φ45cm x H=100cm
- pentru catarg cu inaltimea 10m - dimensiuni groapa Φ50cm x H=120cm
- pentru catarg cu inaltimea 12m - dimensiuni groapa Φ60cm x H=120cm

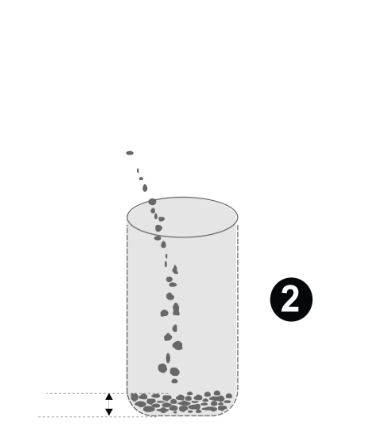

Imagine 2 - Turnati aproximativ 5cm de pietris pe fundul gropii
montaj catarge montaj catarge Imagine 3 - Pozitioneaza ancorele de fundatie si talpa metalica cu aproximativ 2cm deasupra gropii. Umpleti groapa cu beton.
Imagine 4 - Dupa aproximativ 7 zile decofrati.
montaj catarge montaj catarge Imagine 5 - Fixati cuiul sistemului rabatabil, ridicati catargul si strangeti suruburile.
Imagine 6 - Ajusteaza suruburile pentru a pozitiona perfect vertical catargul.
montaj catarge
